Предохранительный клапан для систем водоснабжения 8-3/4

• Предохранительный мембранный клапан STOUT типа SVS предназначен для защиты трубопроводов и сосудов от превышения максимально допустимого рабочего давления.
• Клапан является нормально закрытым: при повышении давления среды золотник приподнимается, сжимает рабочую пружину и обеспечивает сброс избыточной среды наружу.
•  После снижения давления клапан автоматически закрывается.
• Конструкция соответствует требованиям ГОСТ 2.601.
• Изготовитель: OFFICINE RIGAMONTI Spa, Италия.

Клапан имеет угловое исполнение и комплектуется синим поворотным колпачком.

Рабочая среда — вода.

Все подвижные элементы и пружина изолированы от жидкости мембраной из промышленного эластомера

• Исполнение: угловой;
• Комплектация: синий поворотный колпачок;
• Рабочая среда: вода;
• Фиксированная настройка сбросного давления: 8;
• Максимальная температура рабочей среды: 115 °С;

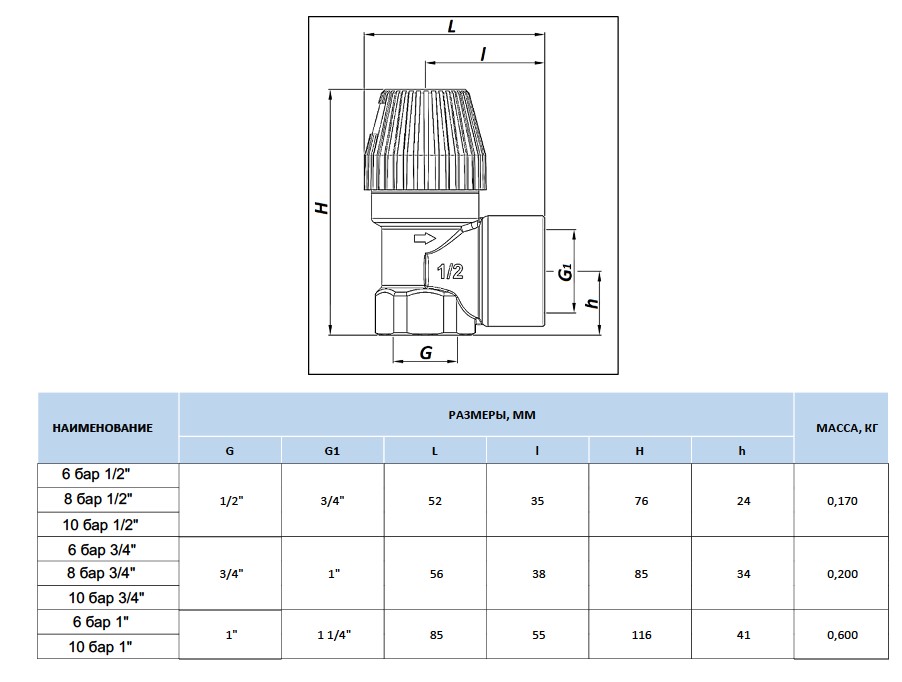

• Размеры резьбы входного патрубка: 3/4", (ВН);
• Размеры резьбы сбросного патрубка:  1" (ВН);
• Температура хранения: от –30 до +50 °С;
• Средний срок службы: 10 лет.

• DN 20, расход 533,3–853,3 кг/ч, максимальная мощность системы 150 кВт;

Настройка сбросного давления (Рфикс): 8,0 бар.

• Установка должна выполняться квалифицированными специалистами.
• Клапан располагают на подающем трубопроводе котла, строго по стрелке на корпусе.
• Недопустимо наличие запорной арматуры между клапаном и котлом.
• Предпочтительное положение — вертикальное.
• Сброс подключается через шланг длиной не более 2 м с не более чем двумя изгибами.
• Работоспособность клапана рекомендуется проверять после монтажа и не реже одного раза в год.

1. Для чего предназначен клапан SVS-0030-008020?

Клапан защищает систему отопления или ГВС от превышения допустимого давления. При достижении настройки он автоматически открывается и сбрасывает часть рабочей среды.

2. Какое давление сброса у версии 008020?

Артикул SVS-0030-008020 имеет фиксированную настройку сбросного давления 8 бар.

3. Какова пропускная способность модели 008020?

Пропускная способность составляет 691,9 кг/ч. Это позволяет обслуживать системы тепловой мощностью до 150 кВт.

4. Какой номинальный диаметр входного патрубка?

DN входного патрубка — 20 мм (3/4"). Сбросной патрубок — 1".

5. При какой температуре может работать клапан?

Максимальная рабочая температура — 115 °C.

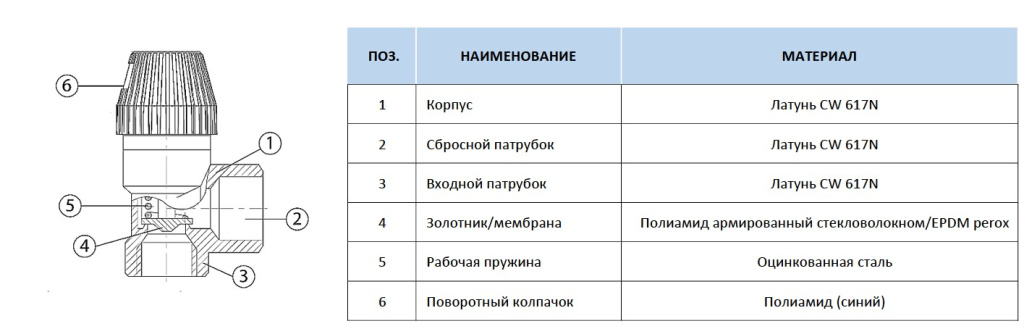

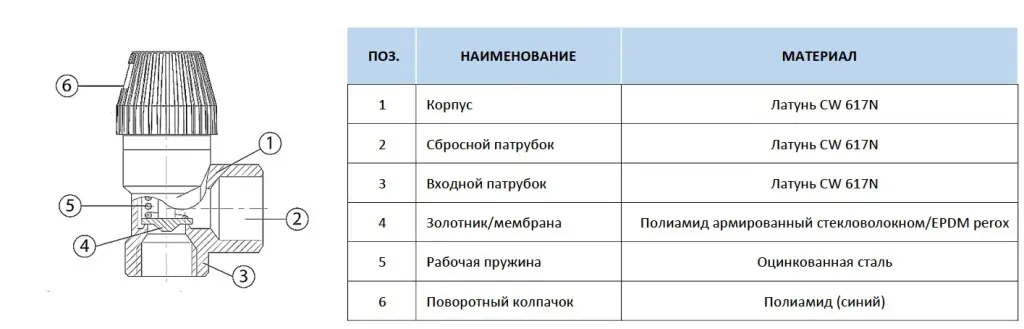

6. Из каких материалов изготовлены элементы клапана?

Корпус, входной и сбросной патрубки — латунь CW 617N; мембрана — полиамид/EPDM; пружина — оцинкованная сталь; колпачок — полиамид.

7. Можно ли менять настройку давления?

Нет. Настройка заводская — 8 бар. Колпачок запрессован для предотвращения перенастройки.

8. Как часто нужно проверять работоспособность клапана?

Проверка требуется после установки и затем не реже одного раза в год. Проверка выполняется принудительным открытием клапана поворотом колпачка.
